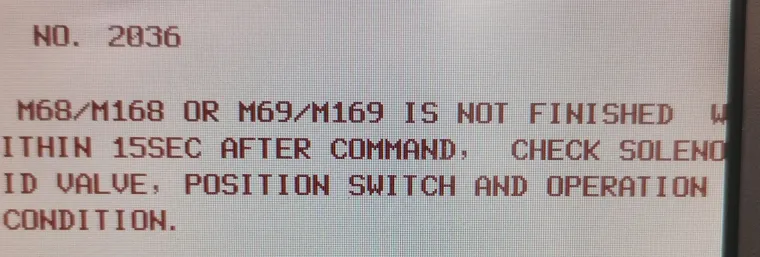

Работа при разжатом шпинделе!

Перенесена Fanuc
12 2 1.3k 2

  • НикитаН

    Доворот g68 fanuc и смещение

    Fanuc
    4
    1 Голоса
    4 Сообщения
    456 Просмотры
    kirilljsxK
    Да, при неверном угле контур не кривится он весь уезжает равномерно. Чем больше угол отклонения детали, тем больше смещение. Это как раз говорит о том, что проблема в центре поворота. По центру поворота главное правило X Y в G68 должен быть той же точкой, от которой написана программа. Если программа от нуля детали - ставь X0 Y0. Если от центра группы отверстий ставь его координаты. Если эти точки не совпадают вот откуда смещение. То что при изменении X Y ничего особо не менялось скорее всего угол был маленький. При 1-2° эффект почти незаметен, при 10-15° уже видно хорошо. Попробуй поставить G68 X0 Y0 R#139 если все встанет, значит центр поворота должен быть нулем детали.
  • kirilljsxK

    Привязка инструмента Fanuc 0i-MF Plus: Руководство для операторов ЧПУ

    Fanuc
    3
    1 Голоса
    3 Сообщения
    5k Просмотры
    kirilljsxK
    @andrej Отличный вопрос и он действительно незаслуженно редко освещается. Главная особенность: ноль по оси Y здесь - это ось вращения шпинделя, а не произвольная точка заготовки. Именно поэтому любое смещение даже на 0,02–0,03 мм даст непараллельность поверхности или «завал» паза. Три рабочих способа привязки фрезы/сверла по Y: Обкатка индикатором - самый точный ручной метод специфически для токарно-фрезерных станков. В резцедержатель устанавливают калиброванный цилиндрический пруток (или сам инструмент хвостовиком). На шпинделе крепят штатив с индикатором часового типа - наконечником на пруток. Шпиндель прокручивают вручную и перемещением по X и Y добиваются нулевого биения. Это и есть ось центра - вводите значение в G54 (поле Y). Точность метода - ±0,005–0,01 мм. Одностороннее касание с щупом - подводите инструмент к боковой поверхности эталонного вала или заготовки, зажимаете щуп 0,1 мм, фиксируете машинную Y-координату и вводите в G54. Быстро, но даёт погрешность на радиус инструмента - подходит для черновых операций. Точность ±0,03–0,05 мм. Автоматически через измерительный щуп (Renishaw и аналоги) - цикл сам касается двух сторон эталонного вала, считает центр и прописывает значение в G54. Самый надёжный вариант для серии, повторяемость до ±0,001 мм.ый момент, о котором часто забывают: если на станке нет физической оси Y, а только ось C + интерполяция X - добиться идеально плоской поверхности не получится. В центральной точке фреза «провалится», так как движется по дуге, а не по прямой. Это конструктивное ограничение, не решаемое настройками ЧПУ. И еще: делайте привязку по Y после прогрева станка - привод оси Y нагревается, и тепловое расширение может давать уход до 0,03–0,05 мм на холодном шпинделе. Важный момент, о котором часто забывают: если на станке нет физической оси Y, а только ось C + интерполяция X - добиться идеально плоской поверхности не получится. В центральной точке фреза «провалится», так как движется по дуге, а не по прямой. Это конструктивное ограничение, не решаемое настройками ЧПУ.
  • kirilljsxK

    G2 G3 Fanuc: Программирование дуговой интерполяции на станках с ЧПУ

    Fanuc
    11
    1 Голоса
    11 Сообщения
    11k Просмотры
    P
    [image: Screenshot_2025-09-23-12-06-08-334_org.telegram.messenger.jpg]Приветствую может кто подсказать как рассчитать точку входа в радиус и рассчитать сами радиуса стойка Мазак
  • kirilljsxK

    Ограничение оборотов шпинделя — G50 в станках с ЧПУ

    Fanuc
    1
    4 Голоса
    1 Сообщения
    2k Просмотры
    Нет ответов
  • kirilljsxK

    G75 на Fanuc: цикл обработки канавок и отрезки. Примеры программ

    Fanuc
    9
    3 Голоса
    9 Сообщения
    11k Просмотры
    kirilljsxK
    @gek66687 Включение конвейера стружки обычно привязано к отдельным M‑кодам, но сами номера зависят не от Fanuc oi‑TF Plus, а от конкретного станка/параметризации ПЛК и электрической схемы. На разных станках это могут быть, условно, M60/M61, M31/M33, M51/M52 и т.п. - универсального «фанучного» кода именно для конвейера нет. Самый правильный путь: посмотреть руководство именно на ваш станок либо спросить у сервисников/производителя станка Дальше в программе можно просто в конце цикла дать, например: M**(код_конвейера_ВКЛ)** G04 X(пауза на длину хода конвейера) M**(код_конвейера_ВЫКЛ)** Без конкретного станка номер M‑кода не угадать
  • kirilljsxK

    G71 Fanuc: цикл черновой обработки для токарных станков

    Fanuc
    3
    3 Голоса
    3 Сообщения
    15k Просмотры
    kirilljsxK
    @Mcauley Спасибо за внимательность что поправил! Ты абсолютно правы! Я допустил в теме ошибку. Параметр R в первой строке G71 это именно отвод инструмента, а припуск на чистовую задают U и W во второй строке. Твой подход с U, равным двум радиусам кромки, очень грамотный, и G70 для чистовой обработки - это стандартная и правильная практика. p.s. - пост поправил
  • kirilljsxK

    G75 на FANUC: Как нарезать канавку без лишних телодвижений?

    Fanuc
    7
    2 Голоса
    7 Сообщения
    2k Просмотры
    kirilljsxK
    @Mcauley Привет! Рад что материал нравится, главное что бы польза была)) За практический опыт спасибо! А по поводу канавочного резца с скруглениями R0.4 есть несколько подходов: В корректоре (офсет) задайте радиус резца равным среднему значению скруглений - R0.4. Fanuc имеет поддержку радиусной коррекции (G41/G42) и при наличии макроса с параметром для радиуса инструмента система сама пересчитает траекторию. Если неохото заморачиваться то - просто пропишите 2-3 линейных хода вручную для чистовых кромок после цикла. Потеря времени должна быть минимальной.
  • kirilljsxK

    Список макрокоманд языка Macro-B - система ЧПУ fanuc

    Перенесена Fanuc
    2
    0 Голоса
    2 Сообщения
    7k Просмотры
    kirilljsxK
    Быстрая шпаргалка ПЕРЕМЕННЫЕ: #1–#33 локальные (аргументы вызова) #100–#199 общие, сбрасываются #500–#999 общие, постоянные #5041/42/43 текущая позиция X/Y/Z (рабочая СК) #2001–#2400 коррекции инструмента ВЫЗОВ МАКРОСА: G65 P9001 A#1 B#2 X50. Z-10. F100. УСЛОВИЕ: IF [#1 GT 10] THEN #2=1 IF [#1 EQ #0] GOTO 99 (аргумент не передан) ЦИКЛ: WHILE [#100 LT 10] DO 1 #100=[#100+1] END 1 АВАРИЙНЫЙ СТОП: #3000=1 (ТЕКСТ ОШИБКИ) ПЛАНОВЫЙ СТОП С СООБЩЕНИЕМ: #3006=1 (ТЕКСТ ДЛЯ ОПЕРАТОРА) ЗАПИСЬ В КОРРЕКЦИЮ T1 (износ длины): #2001=[#2001+0.01] Что изучить Fanuc Custom Macro B Programming Manual (B-64304EN) - официальный мануал Fanuc Peter Smid «Fanuc CNC Custom Macros» - лучшая книга по теме на английском ГОСТ ISO 6983-1-2021 - стандарт на систему адресов ЧПУ G31 (Skip Cycle) - основа измерительных макросов; стоит изучить отдельно G65 vs G66 - разница в модальном вызове, важна для проходных циклов
