Круговая интерполяция фанук

[Kirilljs]

Что такое круговая интерполяция?

Круговая интерполяция — это функция ЧПУ, которая позволяет инструменту двигаться по дуге или окружности. В системах Fanuc это реализуется через команды G02 (по часовой стрелке) и G03 (против часовой стрелки).

Где применяется:

• Фрезеровка радиусных пазов.
• Создание контуров сложной формы (например, зубчатых колес).
• Токарная обработка закругленных кромок.

---

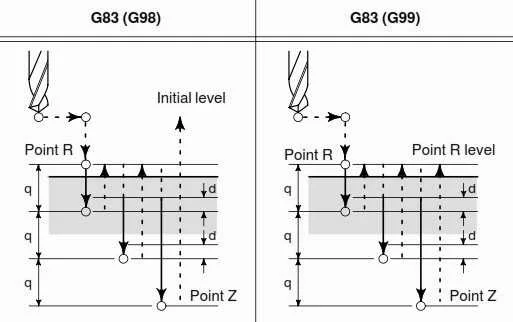

Основные команды для круговой интерполяции

1. G02 — движение по часовой стрелке
2. G03 — движение против часовой стрелки

Параметры:

• I, J, K: Координаты центра дуги относительно начальной точки (для фрезерных станков).
• R: Радиус дуги (используется, если центр не задан).

---

Примеры программ

1. Фрезерование дуги с использованием I/J:

G90 G17 G40 G49 (Абсолютные координаты, плоскость XY)
G00 X0 Y0 Z5 (Быстрый подвод)
G01 Z-5 F100 (Врезание на глубину)
G02 X30 Y0 I15 J0 F200 (Дуга по часовой стрелке с центром в (15,0))
G00 Z5
M30

2. Токарная обработка радиуса с R:

G96 S200 M03 (Постоянная скорость резания)
G00 X20 Z2
G01 Z0 F0.2
G02 X20 Z-10 R5 (Радиусная кромка R5 мм)
G00 X100 Z100
M30

Как выбрать между I/J и R?

• I/J/K — точнее для дуг > 180°.
• R — проще для малых радиусов, но может вызывать ошибки при R > 180°.

---

Типичные ошибки и как их избежать

1. Ошибка “RADIUS TOO LARGE”:

   • Причина: Радиус дуги слишком велик для заданного перемещения.
   • Решение: Проверьте расстояние между начальной и конечной точками.

2. Неправильное направление (G02 вместо G03):

   • Проверяйте направление относительно плоскости (G17/G18/G19).

3. Скачки подачи на кривых:

   • Включите G64 (плавный режим) для сглаживания траектории.

---

Советы по оптимизации

• Для твердых сплавов уменьшайте F (подачу) на участках с радиусами.
• Используйте G41/G42 (коррекцию на радиус инструмента) для сложных контуров.
• Проверяйте программы в симуляторе перед запуском станка.

---

Круговая интерполяция на Fanuc — мощный инструмент для создания сложных форм, но требует внимания к деталям. Например, при фрезеровке паза с радиусом 20 мм комбинация G03 + I/J даст лучшую точность, чем использование R.

Важно: Всегда проверяйте направление вращения (по/против часовой) относительно выбранной плоскости (G17/G18/G19)!

---

На нашем форуме есть бесплатный курс по программированию ЧПУ для систем FANUC и Sinumerik, включающий разбор синтаксиса, примеры кода и практические рекомендации. Курс полностью бесплатный! Для доступа к материалам требуется регистрация на форуме.

---

Не забудьте подписаться на наш канал в телеграме :

Invest Steel | Инвест Сталь

🏭 InvestSteel — ваш проводник в мир промышленности!

Telegram (t.me)

[Алексей]

спасибо!

[Kirilljs]

@Алексей Всегда пожалуйста!
