Круговая интерполяция фанук

Запланировано Прикреплена Закрыта Перенесена Fanuc
1 Сообщения 1 Постеры 163 Просмотры
  • Сначала старые
  • Сначала новые
  • По количеству голосов
Ответить
  • Ответить, создав новую тему
Авторизуйтесь, чтобы ответить
Эта тема была удалена. Только пользователи с правом управления темами могут её видеть.
  • KirilljsK Не в сети
    KirilljsK Не в сети
    Kirilljs
    Эксперт
    написал отредактировано Kirilljs
    #1


    Что такое круговая интерполяция?

    Круговая интерполяция — это функция ЧПУ, которая позволяет инструменту двигаться по дуге или окружности. В системах Fanuc это реализуется через команды G02 (по часовой стрелке) и G03 (против часовой стрелки).

    Где применяется:

    • Фрезеровка радиусных пазов.
    • Создание контуров сложной формы (например, зубчатых колес).
    • Токарная обработка закругленных кромок.

    Основные команды для круговой интерполяции

    1. G02 — движение по часовой стрелке
    2. G03 — движение против часовой стрелки

    Параметры:

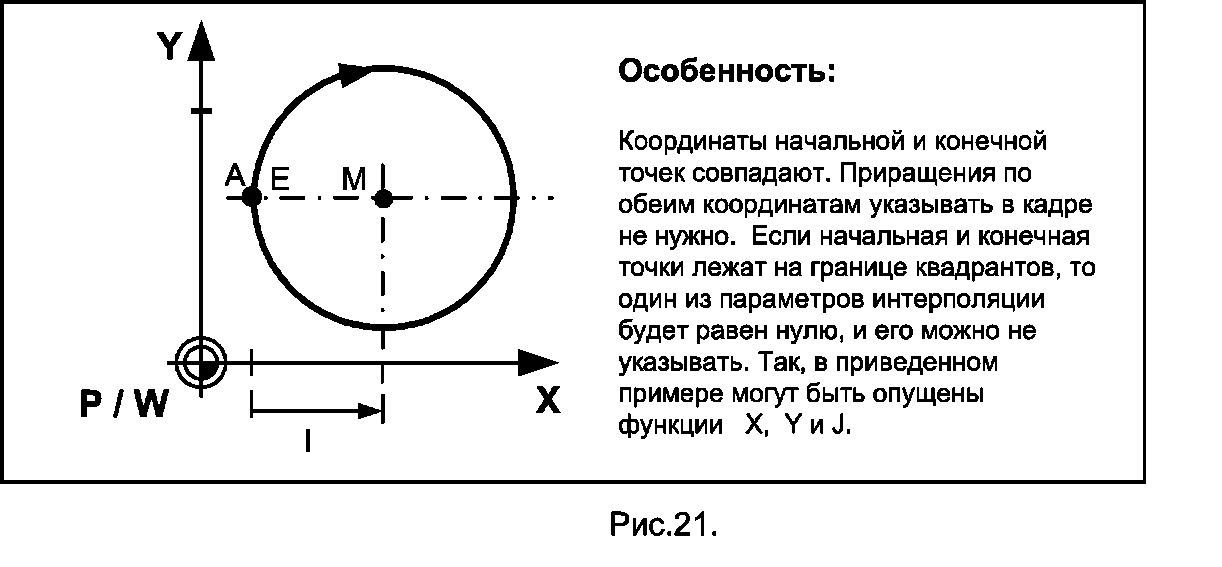

    • I, J, K: Координаты центра дуги относительно начальной точки (для фрезерных станков).
    • R: Радиус дуги (используется, если центр не задан).

    Примеры программ

    1. Фрезерование дуги с использованием I/J:

    G90 G17 G40 G49 (Абсолютные координаты, плоскость XY)
    G00 X0 Y0 Z5 (Быстрый подвод)
    G01 Z-5 F100 (Врезание на глубину)
    G02 X30 Y0 I15 J0 F200 (Дуга по часовой стрелке с центром в (15,0))
    G00 Z5
    M30


    2. Токарная обработка радиуса с R:

    G96 S200 M03 (Постоянная скорость резания)
    G00 X20 Z2
    G01 Z0 F0.2
    G02 X20 Z-10 R5 (Радиусная кромка R5 мм)
    G00 X100 Z100
    M30


    Как выбрать между I/J и R?

    • I/J/K — точнее для дуг > 180°.
    • R — проще для малых радиусов, но может вызывать ошибки при R > 180°.

    Типичные ошибки и как их избежать

    1. Ошибка “RADIUS TOO LARGE”:

      • Причина: Радиус дуги слишком велик для заданного перемещения.
      • Решение: Проверьте расстояние между начальной и конечной точками.
    2. Неправильное направление (G02 вместо G03):

      • Проверяйте направление относительно плоскости (G17/G18/G19).
    3. Скачки подачи на кривых:

      • Включите G64 (плавный режим) для сглаживания траектории.

    Советы по оптимизации

    • Для твердых сплавов уменьшайте F (подачу) на участках с радиусами.
    • Используйте G41/G42 (коррекцию на радиус инструмента) для сложных контуров.
    • Проверяйте программы в симуляторе перед запуском станка.

    Круговая интерполяция на Fanuc — мощный инструмент для создания сложных форм, но требует внимания к деталям. Например, при фрезеровке паза с радиусом 20 мм комбинация G03 + I/J даст лучшую точность, чем использование R.

    Важно: Всегда проверяйте направление вращения (по/против часовой) относительно выбранной плоскости (G17/G18/G19)!


    На нашем форуме есть бесплатный курс по программированию ЧПУ для систем FANUC и Sinumerik, включающий разбор синтаксиса, примеры кода и практические рекомендации. Курс полностью бесплатный! Для доступа к материалам требуется регистрация на форуме.
