Макрос Fanuc для G83: параметрический цикл глубокого сверления титана без стружки

[kirilljsx]

G83 на Fanuc - это цикл глубокого сверления с прерывистым отводом. Он рвет подачу на глубину Q, выводит инструмент вверх для стружки. При титане без СОЖ стружка налипает, забивает отверстие, инструмент ломается. Макрос автоматизирует параметры под титан: малый шаг, полный отвод, паузы.

Такой макрос экономит время на пересчетах, минимизирует риски. Подходит для серийного глубокого сверления в авиации или нефтегазе. Решает проблему налипающей стружки без СОЖ - инструмент чистый, отверстия ровные.

Суть цикла G83 и почему макрос нужен для титана

Стандартный G83 сверлит на глубину Z, с шагом Q в микронах, отводит на R или полностью вверх. В титане стружка плотная, не улетает сама - нужен прерывистый отвод с паузой P для обдува или щетки. Без макроса каждый раз вручную меняешь Q, F под сплав, глубину - задолбало.

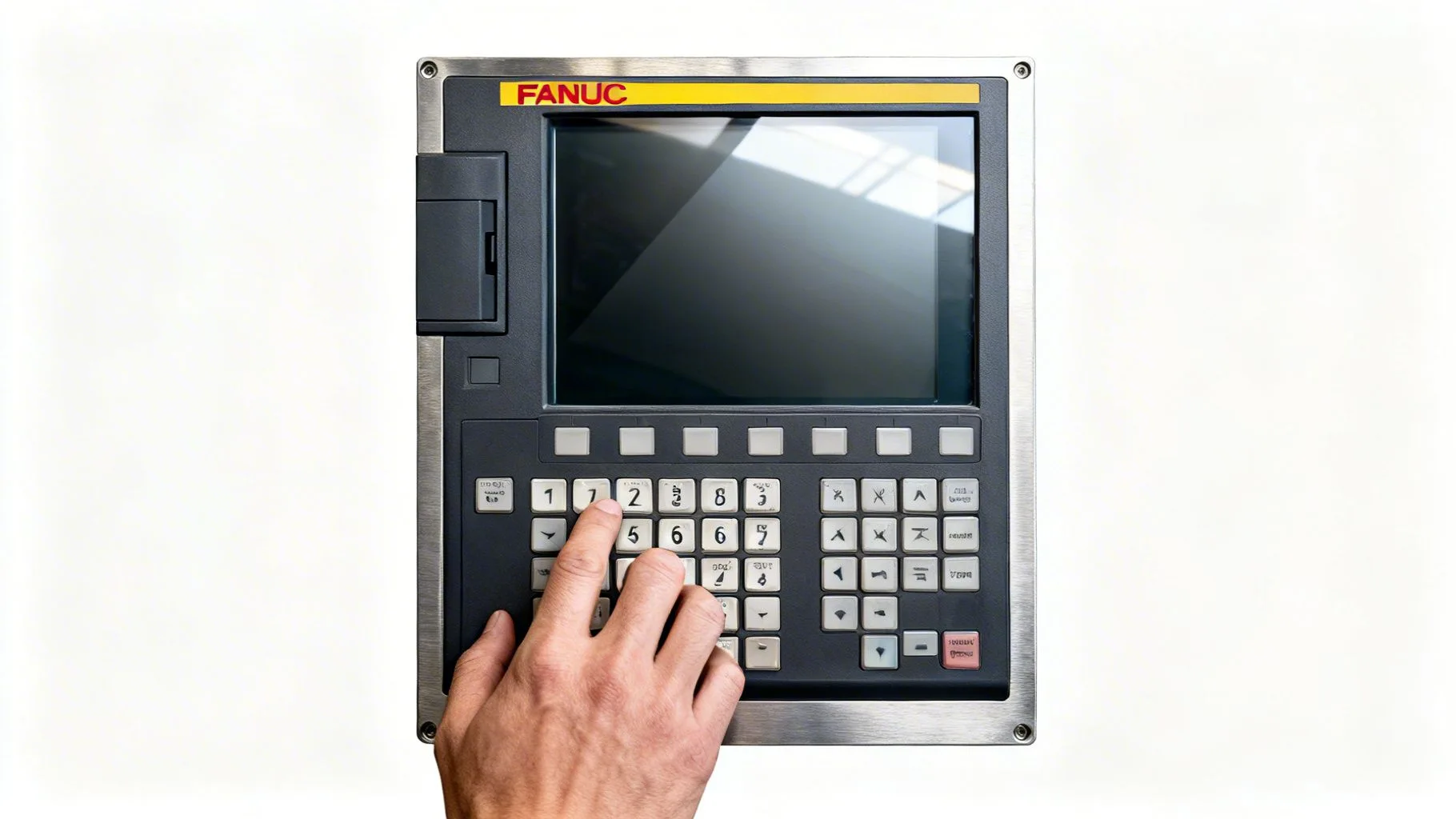

На стойке Fanuc параметр 5101 бит T(RTR) решает: 0 - частичный отвод, 1 - полный на ускорении с допотводом по 5115. Для титана ставим 1, чтоб сверло вышло полностью, стружка слетела. Пример: отверстие 40 мм глубиной, Q=2500 (2.5 мм), F=200 - цикл сам разобьет на проходы. Макрос берет входные #1-X, #2-Y, #3-Z, #4-Q и генерит цикл динамически.

• #1 = X-позиция - центр отверстия, меняй для массива.
• #4 = шаг Q - для титана 1000-3000 микрон, чтоб не рвать инструмент.
• P-пауза - 500-1000 мс, подождать стружку.

Параметр	Описание	Значение для титана
Q	Глубина прохода, мкм	2000-3000
F	Подача	100-300 мм/мин
P	Пауза отвода	500-800 мс
RTR (5101#2)	Полный отвод	1

Пишем базовый макрос: структура и вызов

Макрос - подпрограмма O9000, вызывается M98 P9000 L1 с аргументами #1-#10. Локальные переменные #1-#33 хранят X,Y,Z,Q,F,R,P. WHILE [#6 LT [#3 / #4]] крутит проходы, пока не наберет глубину. В титане подача малая, обороты шпинделя 1500-2000 для сверла 8 мм.

G90 абсолют, G17 плоскость XY, T01 M06 инструмент, S#7 M03 шпиндель. Затем G00 к X#1 Y#2 Z#5, запуск WHILE с G83 внутри или ручной имитацией. Отмена G80, M09 СОЖ off (если есть), Z вверх. Для массива отверстий WHILE внешний по #10-шагу.

O9000 (МАКРОС G83 ТИТАН)
#1=0. (X)
#2=0. (Y)
#3=-40. (Z глубина)
#4=2.5 (Q мм)
#5=5. (R)
#6=0. (Счетчик)
#7=1500 (S)
#8=200. (F)
#9=500. (P мс)
G90 G54 G17
T01 M06
S#7 M03
G00 X#1 Y#2
G00 Z#5
WHILE[#6 LT ABS[#3/#4]] DO1
G83 Z[#3] R#5 Q#4 F#8 P#9
#6=#6+1
END1
G80
G00 Z100.
M09
M05
M99

Логика: WHILE считает проходы по Z/Q, G83 модальный - меняет X/Y для следующего. #6 инкремент. Вызов: G65 P9000 A0. B0. C-40. D2.5 E5. F1500 H200. I500 (A=#1 и т.д.).

• Проверь RTR=1 в параметрах - иначе отвод неполный, стружка застрянет.
• Тестируй в Dry Run - на воздухе, без заготовки.
• Ускорь: G00 вместо G01 для под/отвода.

Нюансы титана: стружка, подача, инструмент

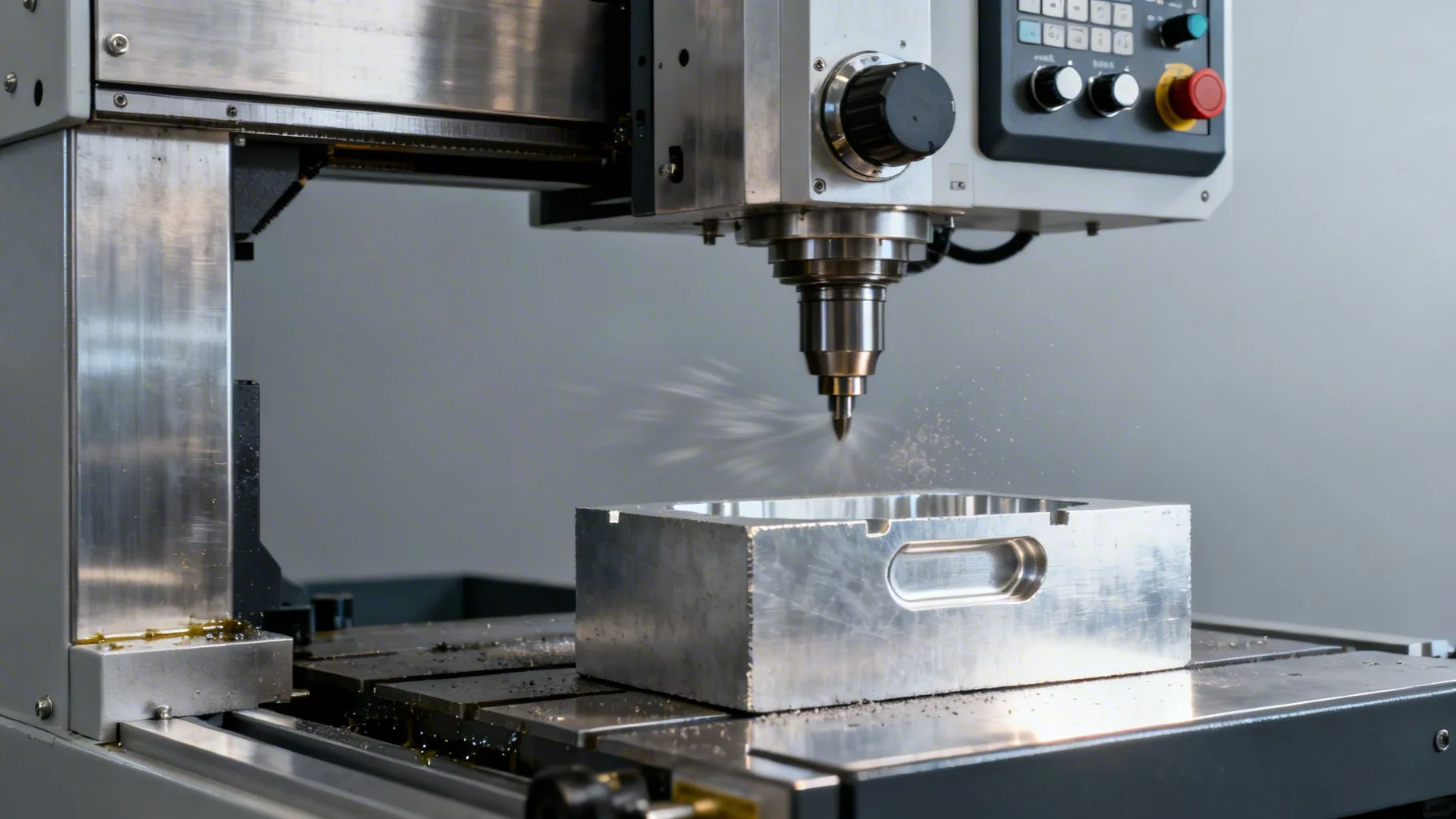

Титан нагревается, стружка спекается - без прерывания сверло тонет. Q малое 2 мм, F=0.15-0.25 мм/об, S=2000 об/мин для 10 мм сверла. Полный отвод по RTR=1 + пауза P800 - стружка слетает от центробежки. Вылет инструмента 3D - держи шпиндель холодным.

При глубине >20D цикл с Q растягивает в 15-20 проходов, но надежно. Сравни со G81 - тот без отвода, для титана фейл. Макрос позволяет #10=кол-во отверстий, сдвиг #11=шаг X - для сотки лунок на пластине.

Проблема	Решение в макросе	Эффект
Налипающая стружка	RTR=1 + P800	Чистое отверстие
Перегрев	F малая + паузы	Инструмент живет 10x дольше
Длинная программа	WHILE по проходам	Код короче в 5 раз

Для нержи аналогично, но Q побольше - 4 мм. Не забудь G98 - возврат на начальный уровень.

• Массив отверстий: Внешний WHILE [#20 LT #10] DO2, X[#1+#11*#20].
• Оптимизация: #12=допотвод по 5115 в мкм.
• СОЖ: M08 в цикле, если разрешено.

Готовый продвинутый макрос с массивом и защитой

Расширяем: вход #10=отверстий, #11=шагX, #12=шагY. Защита IF[#3 GT -100] - не глубже 100 мм. Счетчик #6 на проходы по Z. Вызов из основной: #1=10 #2=10 #3=-50 #4=2.0 #10=5 #11=20. Затем M98 P9001 L1.

Код крутит внутренний по глубине, внешний по массиву. Добавь #13=пауза шпиндель off/on для стружки. В титане шпиндель M05 на 200 мс - стружка отлетает.

O9001 (G83 ТИТАН МАССИВ)
IF[#3 GT -100] GOTO99
#20=0
WHILE[#20 LT #10] DO2
G00 X[#1+#11*#20] Y[#2+#12*#20]
#6=0
WHILE[#6 LT ABS[#3/#4]] DO1
G83 Z#3 R#5 Q[#4*1000] F#8 P#9
#6=#6+1
M05 G04 P200
M03 S#7
END1
#20=#20+1
END2
G80 G00 Z100
M99

Логика G83 в макросе: Q в мкм (*1000), пауза M05-G04 для стружки. GOTO99 - аварийный выход.
