Регулирующая арматура: виды, типы и параметры настройки

[locolizator]

Регулирующая арматура помогает точно управлять потоком жидкостей или газов в трубопроводных системах. Она поддерживает нужное давление, расход и температуру, что критично для нефтегазовой отрасли, энергетики и химпрома. С ее помощью решают проблемы нестабильного давления и перерасхода ресурсов.

Знание видов и параметров настройки позволит правильно подобрать арматуру и избежать простоев. Мы разберем основные типы, их конструкцию и ключевые характеристики. Это упростит выбор и настройку для надежной работы систем.

Основные виды регулирующей арматуры

Регулирующая арматура отличается от запорной тем, что позволяет не только перекрывать поток, но и точно его дозировать. Она меняет проходное сечение, регулируя расход, давление или температуру среды. В трубопроводах такие устройства стоят на ключевых узлах - от насосов до теплообменников.

Например, в нефтегазовых системах регулирующие клапаны стабилизируют давление в скважинах, предотвращая гидроудары. В энергетике они поддерживают баланс в котельных. А в химпроме обеспечивают точный дозировка реагентов. Логично, что выбор вида зависит от среды - вода, газ, агрессивные химикаты или пар.

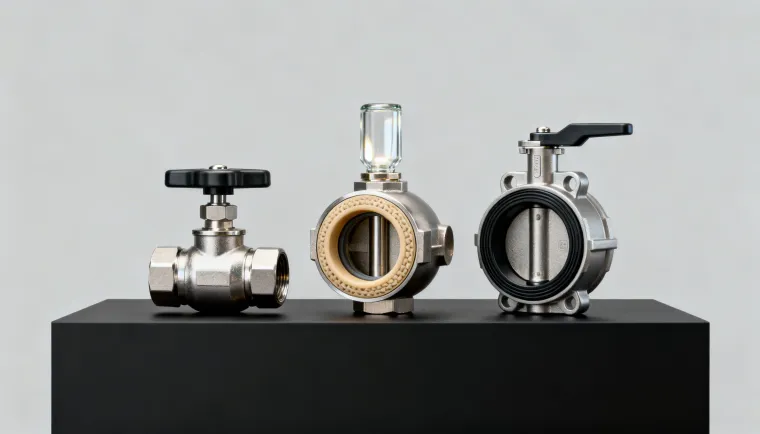

• Регулирующие клапаны: Самый распространенный тип, с подвижным затвором для плавной регулировки. Подходят для высокоточных систем.
• Запорно-регулирующая арматура: Совмещает запор и регулировку, удобна для обслуживания без демонтажа.
• Дисковые затворы: Компактные, с низким гидравлическим сопротивлением, идеальны для больших диаметров.
• Вентили и краны: Обеспечивают тонкую настройку, но с большим сопротивлением потоку.

Тип арматуры	Преимущества	Недостатки
Клапаны	Высокая точность, широкий диапазон	Сложная конструкция, дорогие
Затворы	Низкое сопротивление, компактность	Ограниченная герметичность
Вентили	Тонкая регулировка	Высокое сопротивление при открытии

Классификация по конструкции и принципу работы

Конструкция регулирующей арматуры определяет ее возможности. По типу корпуса выделяют проходные, угловые и осевые клапаны. Проходные ставят в прямые трубопроводы, угловые - для поворотов потока. Осевые минимизируют потери давления.

Затворы бывают односедельными для простых задач или двухседельными для баланса сил на штоке. Клеточные конструкции с профилированными отверстиями дают равномерный расход. В редукционной арматуре увеличивают сопротивление для снижения давления. Такие нюансы учитывают при проектировании систем водоснабжения или паропроводов.

• Односедельные клапаны: Один затвор, простота и низкая цена, но неравномерная нагрузка.
• Двухседельные: Два затвора компенсируют давление, подходят для высоких нагрузок.
• Клеточные: Плунжер в клетке с отверстиями, отличная линейность характеристики.
• Игольчатые: Конусный элемент для микродозировки, используются в аналитических системах.

Важно: при выборе конструкции проверяйте совместимость с рабочей средой - от вязкости до коррозионности.

Конструкция	Тип затвора	Применение
Проходная	Односедельный	Водоснабжение
Угловая	Двухседельный	Паровые системы
Осевая	Клеточный	Газопроводы

Параметры настройки и характеристики

Настройка регулирующей арматуры - это подбор под расход, давление и точность. Ключевой параметр - условный коэффициент расхода (Kv), он показывает объем среды при разнице давлений в 1 бар. Еще важны диапазон регулирования и герметичность класса А-Е.

Например, для энергетики нужен Kv от 10 до 1000 м3/ч, с точностью 1-5%. Температура и давление среды диктуют материал корпуса - чугун для воды, нержавейка для химии. Приводы бывают ручными, электрическими или пневматическими для автоматики. Неправильная настройка приводит к кавитации или вибрациям.

• Kv (коэффициент расхода): Рассчитывается по формуле, зависит от хода штока.
• Диапазон регулирования: От 30:1 для точных систем, минимум 10:1.
• Класс герметичности: А - полная, Е - минимальная утечка.
• Тип привода: Ручной для малого потока, автоматический для контуров управления.

Параметр	Описание	Типичные значения
Kv	Расход при ΔP=1 бар	1-10000 м3/ч
Давление	Макс. PN	10-400 бар
Температура	Диапазон	-196 до +650°C

Всегда калибруйте арматуру под проектные данные - это продлевает срок службы.

Так ли прост выбор правильной арматуры

Подбор регулирующей арматуры требует баланса между стоимостью, надежностью и условиями эксплуатации. Мы разобрали виды от клапанов до затворов, параметры вроде Kv и приводов. Но остаются вопросы по материалам - сталь, бронза или полимеры под конкретную среду.

Дальше стоит углубиться в автоматику с датчиками и контроллерами. Или сравнить импортные и отечественные модели по ресурсу. Такие детали определяют эффективность всей системы в долгосрочной перспективе.
