G68 в системе ЧПУ Fanuc

[Колян]

Кое-что понял, а как поворот влияет на работу датчиков измерения инструмента? Они же работают в машинных координатах?

[Teriot]

Так датчики всегда работают в абсолютной системе станка. G68 не влияет на их работу. Но после поворота нужно аккуратнее подводить инструмент, чтобы не задеть датчик. И все.

[Колян]

А если я хочу использовать G68 в подпрограмме? Нужно ли там отменять поворот перед M99? Много тонкостей и вопросов, хочется сразу начинать применять првильно.

[Даннил]

Тогда обязательно отменяй G69 в той же подпрограмме, где применил G68! Иначе поворот останется активным в основной программе.

[Колян]

Ну и последний вопрос — как быстро проверить, что поворот работает правильно? Есть ли тестовый метод? Кто лично применял и что в итоге вышло?

[Teriot]

Сделай пробный проход в воздухе. Задай поворот на 90° и посмотри, куда пойдет инструмент. Лучше смотреть в режиме симуляции, чтобы не разбить станок.

[serj48]

Всем доброго времени суток!

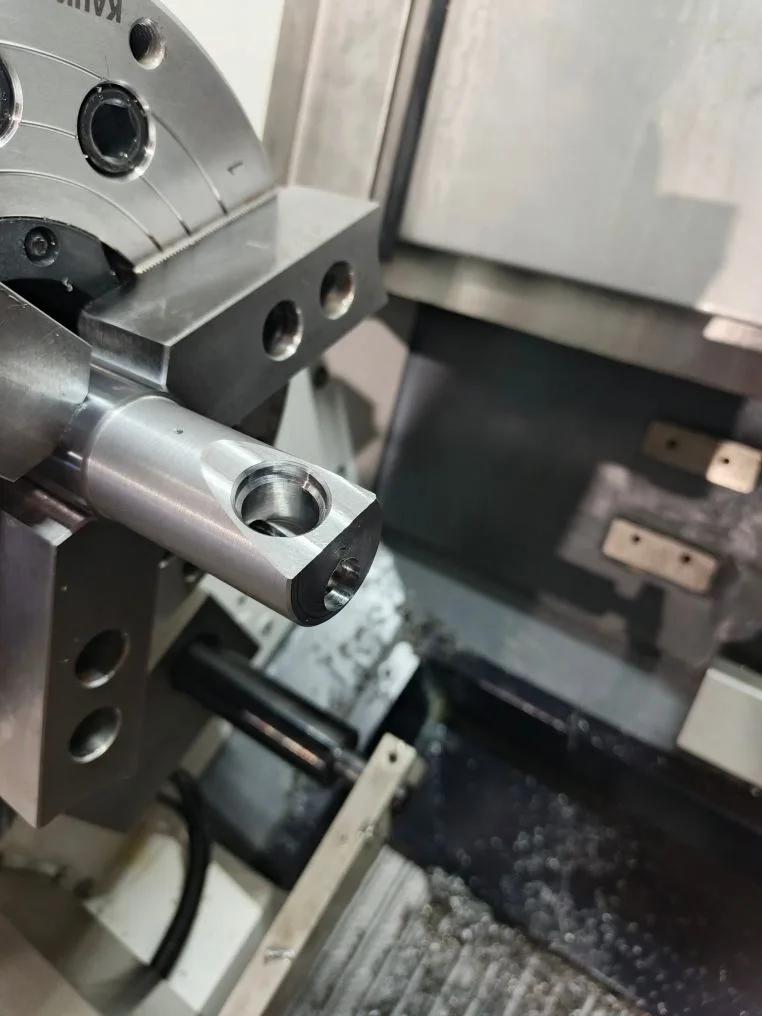

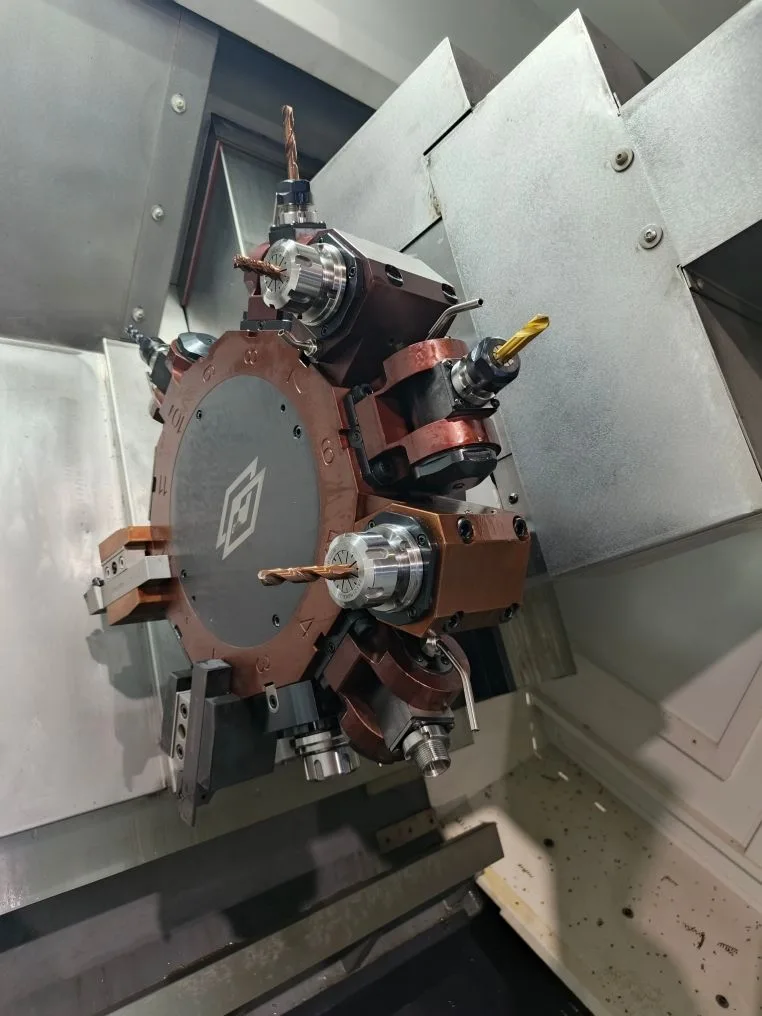

Подскажите кто в теме. Токарно-фрезерный станок с системой фанук, нужно сделать наклонную плоскость в 15 градусов, на ней просверлить отверстие сделать цековку и нарезать резьбу метчиком. Всё это получилось сделать с командой G68. За точку поворота взяли координаты Х0,Z0 (пересечение торца детали с осью вращения.). Команду G68 активировали и отменяли в каждом инструменте, при этом наблюдается явное непопадание в ось отверстия (приходилось в УП производить корректировку координат)
Вопрос: нужно ли после отработки каждого инструмента пробивать G69, если нет, то как привязывать последующие инструменты с уже активной командой G68?

[serj48]

[locolizator]

@serj48 Привет!
Если коротко все операции нужны на наклонной плоскости, просто меняйте инструмент, а координаты и так уже повернуты. G69 нужен только если хотите вернуться к исходным координатам или работать в другой ориентации.

Если всё равно наблюдается непопадание, скорее всего проблема с исходной точкой поворота или нужны дополнительные коррекции в программе а это уже тонкости конкретной обработки.

Попробуйте поэкспериментировать в тестовом режиме что бы не навернуть станок.

[serj48]

@locolizator , приветствую!
Спасибо за помощь, буду пробовать.
Думаю, что проблема непопадания заключается в том, что после каждого инструмента выполняется команда G69. При этом каждая последующая обработка другим инструментом, хотя и имеет аналогичный поворот координат при включении G68, но из-за погрешности привязки инструмента к детали имеет разные точки поворота. Как следствие — непопадание в нужные координаты.

Планирую попробовать выполнять все операции при единоразовом включении G68, чтобы не менять точку поворота системы координат.

[cnc noob]

Не совсем понял для чего нужен этот G код если я могу использовать ось С

[kirilljsx]

@cnc-noob Ось С это физический поворот, а G86 программный поворот координат. В целом задача самого G86 удобен когда нужно повторить одну и ту же обработку, только под другим углом.

[cnc noob]

@kirilljsx спасибо !
