Зачистка кромок сосудов под сварку: нормы и требования

[kirilljsx]

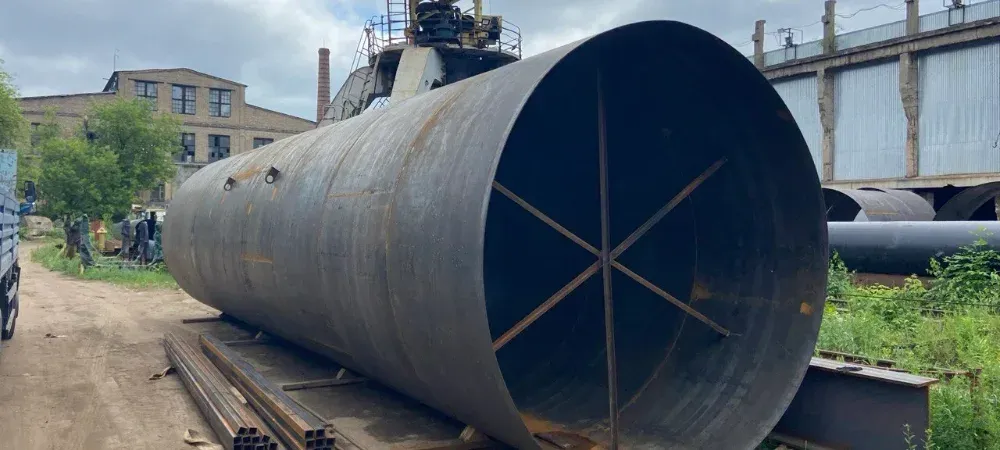

Подготовка кромок — это один из самых важных этапов при изготовлении сварных сосудов и аппаратов. От качества зачистки зависит прочность сварного соединения, герметичность и долговечность всей конструкции. Если пренебречь этим этапом, можно столкнуться с дефектами сварки, коррозией и преждевременным отказом оборудования.

В России существуют строгие стандарты, которые регламентируют процесс подготовки кромок. Знание этих требований необходимо как проектировщикам, так и производственным рабочим, чтобы избежать брака и обеспечить безопасность конструкции.

Основные требования к зачистке кромок

Кромки подготавливаемых под сварку элементов сосудов должны быть зачищены на определённую ширину. Это требование содержится во всех основных стандартах, регулирующих изготовление сварных сосудов — ГОСТ Р 52630-2012, ГОСТ 34347-2017 и других документах.

Ширина зачистки зависит от типа применяемой сварки. При стандартной сварке (электродуговой, газовой и прочих методов) кромки должны быть зачищены не менее чем на 20 мм с каждой стороны стыка. Это минимальное требование, которое обязательно для всех случаев.

Для электрошлаковой сварки требования строже — ширина зачистки увеличивается до 50 мм. Электрошлаковая сварка используется при работе с толстостенными элементами, где требуется особая надёжность соединения, поэтому и подготовка проводится более тщательно.

Какие загрязнения нужно удалить

Зачистка — это не просто механическое удаление слоя материала. Это полная подготовка поверхности для качественного сварного соединения. После зачистки на кромках не должно оставаться никаких загрязнений и дефектов, которые могут нарушить качество сварки.

Основные загрязнения, которые необходимо удалить:

• Ржавчина — окислы железа, образующиеся при хранении или транспортировке материала;
• Окалина — плотный слой оксидов, образующийся при горячей обработке металла (прокатке, ковке);
• Масло и смазка — остатки технических жидкостей, используемых при обработке или хранении материала;
• Прочие загрязнения — пыль, грязь, краска и другие посторонние вещества.

К загрязнениям также относятся дефекты самого металла, которые должны быть выявлены при визуальном контроле. На кромках и прилегающих поверхностях не допускаются расслоения металла, закаты (складки поверхности), трещины. Для двухслойной (биметаллической) стали недопустимо также отслоение коррозионно-стойкого слоя.

Контроль качества подготовки

После того как кромки зачищены, они обязательно должны пройти визуальный осмотр. Это не формальный контроль, а ответственная операция, от результатов которой зависит дальнейший ход работ.

Визуальный контроль выполняется с целью выявления пороков металла в зоне подготовки. Осмотр проводится при хорошем освещении без использования дополнительного оборудования (хотя иногда могут применяться лупы для уточнения деталей). Повреждения поверхности должны быть оценены на соответствие требованиям стандартов — запрещённые дефекты исправляются или элемент утилизируется.

Основные дефекты, обнаруживаемые при визуальном контроле:

1. Трещины — самый опасный дефект, который невозможно сварить; элемент браковывается;
2. Расслоения — несплошности между слоями металла; требуют удаления зоны дефекта;
3. Закаты — складки и волнистость поверхности; удаляются шлифованием в пределах зачищаемой зоны;
4. Отслоения коррозионно-стойкого слоя (для двухслойной стали) — восстанавливаются наплавкой или элемент меняется.

Регламентация в стандартах и нормативных документах

Требования к зачистке кромок содержатся в нескольких документах, которые работают вместе и дополняют друг друга. Основные из них — это государственные стандарты (ГОСТ) и правила проектирования, разработанные органами надзора.

ГОСТ Р 52630-2012 применяется к стальным сварным сосудам и аппаратам общего назначения. ГОСТ 34347-2017 устанавливает требования к изготовлению сосудов и аппаратов с повышенными требованиями к качеству. Помимо этого действуют Правила проектирования, изготовления и приемки сосудов и аппаратов (ПБ 03-584-03), которые дополняют и уточняют требования стандартов.

Все эти документы согласованы между собой и содержат одинаковые требования к базовым параметрам зачистки — 20 мм и 50 мм для электрошлаковой сварки. Это означает, что требования стабильны и могут применяться как при проектировании, так и при приёмке готовой продукции.

Основные требования по зачистке в нормативных документах:

Параметр	Требование
Ширина зачистки (обычная сварка)	Не менее 20 мм
Ширина зачистки (электрошлаковая сварка)	Не менее 50 мм
Состояние поверхности кромок	Без ржавчины, окалины, масла, загрязнений
Контроль качества	Визуальный осмотр обязателен
Недопустимые дефекты	Расслоения, закаты, трещины, отслоения слоёв

Практическое применение в производстве

Практически зачистка кромок выполняется несколькими способами в зависимости от типа материала, толщины и требуемого качества. Наиболее распространённые методы — это механическая зачистка (пневматическими инструментами, щётками, абразивными кругами) и шлифование.

Для стандартных работ используются пневматические шлифмашины с абразивными кругами или ленточные шлифовальные станки. При необходимости достижения высокого качества поверхности (например, для критичных соединений) может применяться электрохимическая полировка или другие специализированные методы.

Процесс зачистки обычно включает несколько этапов. Сначала удаляется основная масса ржавчины и окалины механическим путём — стальными щётками или абразивными кругами с крупным зерном. Затем выполняется промежуточная и финишная зачистка более мелким абразивом. Завершается процесс обезжириванием поверхности растворителем.

Этапы подготовки кромок к сварке:

1. Грубая зачистка — удаление основной ржавчины, окалины и крупных загрязнений абразивным кругом или щёткой;
2. Промежуточная зачистка — шлифование для выравнивания поверхности и удаления остатков загрязнений;
3. Финишная зачистка — тонкое абразивное шлифование для достижения требуемого качества поверхности;
4. Обезжиривание — удаление масла и жира органическим растворителем или щелочным раствором;
5. Визуальный контроль — проверка соответствия требованиям стандартов перед сваркой.

Особенности для разных типов сварки

Хотя базовые требования одинаковы для всех методов сварки, отдельные виды имеют свои особенности. Электрошлаковая сварка требует более широкой зачистки — 50 мм вместо 20 мм, потому что этот метод использует высокую тепловую энергию и требует максимально чистой поверхности для надёжного контакта.

Для газовой сварки (ручной и полуавтоматической) требования также стандартны — 20 мм, но здесь важна особая чистота, так как любые загрязнения быстро окисляются в пламени и нарушают структуру сварного соединения.

При сварке биметаллических сосудов (двухслойных) особое внимание уделяется зачистке в области контакта двух слоёв. Отслоение коррозионно-стойкого слоя недопустимо, поэтому здесь требуется максимально аккуратная подготовка без повреждения границы между слоями.

Особенности подготовки для разных методов:

• Электродуговая сварка (ручная) — стандартные 20 мм, аккуратная зачистка без перепадов высоты;
• Газовая сварка — 20 мм, максимальная чистота от окалины и масла;
• Полуавтоматическая сварка (MIG/MAG) — 20 мм, поверхность должна быть окислена минимально;
• Электрошлаковая сварка — 50 мм, поверхность подготавливается с повышенной степенью чистоты.

Предотвращение ошибок при подготовке

В практике часто встречаются ошибки при подготовке кромок, которые приводят к дефектам сварки и браку. Знание этих типичных ошибок помогает избежать их и обеспечить качество работ.

Самая распространённая ошибка — недостаточная ширина зачистки. Некоторые исполнители пытаются сэкономить время и материал, зачищая кромки на меньшую ширину, чем требуется стандартом. Это приводит к попаданию загрязнений в сварной шов и образованию дефектов.

Еще одна типичная ошибка — оставление масла и других загрязнений на кромках. Даже если зачистка выполнена на требуемую ширину, остатки технического масла могут вызвать образование пор и трещин в сварном соединении. Обезжиривание — обязательный этап, который нельзя пропускать.

Ошибки, которые нужно избегать:

1. Недостаточная ширина зачистки — использование ширины менее 20 мм (или 50 мм для электрошлаковой сварки);
2. Неполное удаление загрязнений — остатки ржавчины, окалины или масла на кромках;
3. Пропуск визуального контроля — направление элемента на сварку без осмотра подготовленных кромок;
4. Повреждение основного металла при зачистке — глубокие царапины или вмятины, которые ослабляют сечение;
5. Несвоевременная подготовка — выполнение зачистки задолго до сварки, когда кромки снова окислились.

Значение правильной подготовки для качества и безопасности

Частко кажется, что зачистка кромок — это мелкий технический момент, который не сильно влияет на результат. В действительности это один из самых критичных процессов при изготовлении сварных конструкций. От качества подготовки зависит не только прочность соединения, но и безопасность всей конструкции.

Непотинспектированные загрязнения в сварном шве могут привести к образованию микротрещин, которые при эксплуатации будут распространяться и вызывать разрушение. Для сосудов, работающих под давлением, это может привести к аварии и угрозе жизни людей.

Правильная подготовка кромок — это инвестиция в качество и надёжность конструкции. Эта операция требует времени и внимания, но экономит на переделках, отказах оборудования и репутации компании.

Что важно помнить при работе с кромками

Подтверждение соответствия требованиям к зачистке — это не просто формальный контроль качества, это ответственность перед потребителем и обществом. Каждый этап подготовки кромок имеет смысл и обоснование в стандартах, разработанных на основе опыта проектирования и эксплуатации сварных конструкций.

Основной принцип: чем чище и аккуратнее подготовлены кромки, тем надежнее будет сварное соединение и тем дольше прослужит конструкция. Это простое правило работает во всех случаях, независимо от размера сосуда, типа материала или метода сварки.
