Матрица и пуансон: полный разбор для тех, кто хочет понять раз и навсегда

InvestSteel


А в чем разница между матрицей и пуансоном? И почему за них такие деньги берут?
Решили сделать подробный разбор без заумных формул из учебников, но и без «объясняем на пальцах для пятилетних».

Сначала - на пальцах

Представим форму для лепки пельменей. Та штука с выемками, куда кладем тесто - это матрица. А кружок, которым мы продавливаем тесто в выемку - пуансон. Все! Вот и вся базовая механика.

А теперь по-взрослому:

Матрица - это неподвижная (обычно нижняя) часть оснастки с полостью, которая задает внешний контур детали.
Пуансон - подвижная часть, которая входит в матрицу и задает внутренний контур или просто давит на заготовку.

Вместе они образуют формообразующую пару. Между ними кладется (или заливается) материал, и на выходе получаем деталь. Миллион штук в смену, если речь о штамповке.

Где это вообще применяется?

Спойлер: практически везде, где есть серийное производство.

Листовая штамповка. Вырубка, пробивка отверстий, гибка. Корпуса приборов, кронштейны, детали автомобилей - все это штампуется.
Глубокая вытяжка. Когда из плоского блина металла получают «стакан» или сложную объёмную форму. Мойки из нержавейки, кастрюли, топливные баки.
Литье под давлением. Пластиковые корпуса, крышки, шестерни. Там матрица и пуансон называются «полуформы», но принцип тот же.
Порошковая металлургия. Прессование шестерен, магнитов, фильтров из металлического порошка.
Гибка. Листогибочные станки с ЧПУ - там тоже матрица (V-образная канавка) и пуансон (нож).
Медицина и электроника. Микронная штамповка контактов, стентов, клемм.

Если говорить проще, деталь делается не единично, а хотя бы партия от 100 штук - там почти наверняка есть матрица и пуансон.

На заметку - матрицы очень востребованы в фармацевтической отрасли

Из чего их делают?

Вот тут начинается самое интересное для тех, кто считает, что это «железяка и железка».

Материал	Примеры марок	Зачем	Твёрдость
Инструментальная сталь	Х12М, Х12Ф1, 6ХВ2С	Вырубка, гибка, стандартная штамповка	58–62 HRC
Быстрорежущая сталь	Р6М5, Р18	Высокие нагрузки, твёрдые заготовки	62–65 HRC
Твёрдые сплавы	ВК15, ВК20	Массовое производство, ресурс на миллионы ударов	85–90 HRA
Полиуретан	СКУ-7Л, аналоги	Бережная гибка без царапин	До 98 по Шору А

Ключевой момент: твердость - не «чем больше, тем лучше». Если закалить до 65+ HRC, пуансон становится хрупким и может треснуть при боковой нагрузке. Поэтому для ударных штампов берут 58–60, а для статического прессования можно и 62–64.

Кстати, полиуретановые пуансоны - отдельная тема. Их ставят при гибке окрашенного металла, нержавейки, алюминия. Никаких царапин, никаких вмятин от инструмента. Для лифтов, фасадов, бытовой техники - мастхэв.

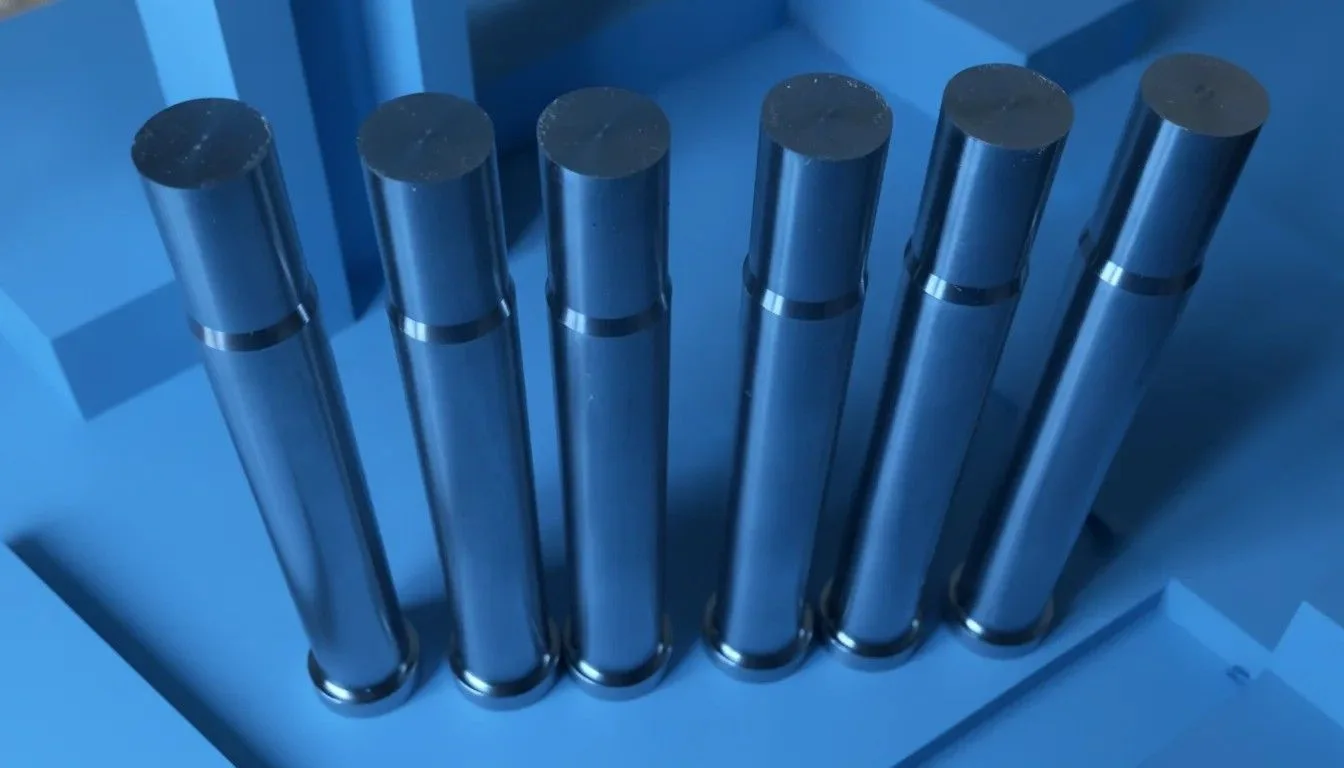

Вот так выглядят пуансоны

Как их производят: шаг за шагом

Не будем расписывать на 20 страниц, но общий техпроцесс выглядит так:

1. Проектирование (CAD)
Инженер строит 3D-модель, считает усадку материала (для литья пластика - до 2–3%), закладывает припуски на износ. Для вырубки металла считают зазор: обычно 5-10% от толщины листа. Для стали 2 мм это будет 0,1–0,2 мм на сторону.

2. Черновая обработка (ЧПУ-фрезеровка)
Срезают основной объём металла, получают «болванку» с припуском 0,2–0,5 мм на сторону. Быстро, грубо, но форма уже угадывается.

3. Термообработка
Закалка + отпуск. Вот тут сталь приобретает рабочую твёрдость. Для Х12М обычно греют до 1020–1050 °C, масло, потом отпуск 180–200 °C. Для Р6М5 - выше 1200 °C с многократным отпуском.

4. Чистовая обработка
А вот это - самое дорогое и долгое:

Координатная шлифовка - доводим плоскости и цилиндры до ±0,005 мм.
Проволочная электроэрозия (EDM) - вырезаем сложные контуры в закалённой стали. Точность до 0,002 мм. Именно тут делается «фигурный» профиль пуансона.
Притирка и полировка - убираем микрошероховатости, чтобы деталь не цеплялась и зазор был равномерным.

5. Контроль
Измерение на КИМ (координатно-измерительная машина) или хотя бы индикаторами + щупами. Проверяют геометрию, зазор, твёрдость.

По времени: простой вырубной пуансон - 3–5 дней. Сложная матрица глубокой вытяжки с полировкой - 3–6 недель.

Точность: почему это стоит денег

Теперь к вопросу «почему один пуансон стоит 5 000 ₽, а другой - 150 000 ₽».

Зазор - это всё.

При вырубке стали зазор между пуансоном и матрицей составляет ~5–10% толщины листа. Для листа 1 мм это 0,05–0,1 мм. А допуск на сам зазор - ещё в 2–3 раза меньше. То есть мы говорим о точности позиционирования в 0,01–0,02 мм.

Если зазор больше нормы:

Кромка рваная, заусенец.
Деталь не проходит по размеру.
Пуансон и матрица изнашиваются неравномерно.

Если зазор меньше нормы:

Усилие на прессе растёт на 30–50%.
Инструмент перегревается и выкрашивается.
Металл «закусывает», пуансон может сломаться.

Формула из теории (для тех, кто хочет проверить технолога):

Сумма допусков на изготовление матрицы и пуансона не должна превышать допуск на зазор:

$$\delta_п + \delta_м \leq z_{max} - z_{min}$$

Причем допуск на пуансон обычно берут в 2 раза меньше допуска на матрицу (δп ≈ 0,5·δм).

Для листа до 4 мм матрицу делают по 7-му квалитету (Н7), пуансон - по 6-му или 7-му.

Вот почему «на коленке в гараже» нормальный вырубной штамп не сделать. Нужны координатно-шлифовальный станок и проволочная электроэрозия. Как минимум.

Частые ошибки и «грабли»

За годы наблюдения за производством собрались топ ошибок:

Экономят на материале. Берут У8А вместо Х12М для вырубки нержавейки. Результат: пуансон «садится» после 500 ударов, а должен был ходить 50 000+.
Забывают про усадку при проектировании. Сделали матрицу «в ноль», а деталь из пластика после остывания сжалась на 1,5%. Всё, партия в брак.
Неправильный зазор. «Да ладно, 0,05 мм - это ерунда». А потом заусенец на каждой детали и заточка раз в смену.
Слишком высокая твёрдость. Закаляли до 64 HRC, чтобы «надёжнее было». А пуансон треснул на первой сотне ударов из-за хрупкости.
Игнорируют покрытие. TiN или TiCN на пуансоне увеличивает ресурс в 2–5 раз. Но «зачем, и так сойдёт». А потом каждые 2 дня переточка.

Лайфхаки для тех, кто заказывает оснастку

Если вы не сами делаете, а заказываете на стороне:

Всегда просите 3D-модель до запуска в работу. И проверяйте зазор в CAD, а не «на глаз».
Передавайте мат пласт - производству будет проще сделать матрицу и пуансон по вашему образцу.
Уточняйте ресурс. Нормальный вырубной пуансон из Х12М по стали 2 мм должен ходить 100 000–300 000 ударов до переточки. Если обещают 500 000 без покрытия - сомневайтесь.
Спрашивайте про переточку. Хороший пуансон имеет запас по длине 3–5 мм на 5–8 переточек. Если запас 0,5 мм - это одноразка.
Требуйте протокол измерений. Зазор, твердость, шероховатость. Без бумажки - слова.

Не гонитесь за минимальной ценой. Дешевый пуансон = экономия на материале или на чистовой обработке. В итоге переплатите простоями.

Итоги: коротко для тех, кто ленился читать

Матрица = форма (низ), пуансон = пресс (верх).
Зазор между ними - главный параметр качества. Считается от толщины материала.
Точность: 0,01 мм для обычной штамповки, 0,002 мм для микроштамповки.
Материал: Х12М для большинства задач, Р6М5 для экстрима, полиуретан для нежной гибки.
Твёрдость 58–62 HRC после закалки. Не больше, чтобы не треснуло.
Производство: ЧПУ → закалка → шлифовка → электроэрозия → контроль.
Цена определяется не «кусочком стали», а часами на электроэрозионном и шлифовальном станках.

Источники: ГОСТ 18903-73 (зазоры), справочники по холодной штамповке, технологические карты производства оснастки (Х12М, Р6М5), данные производителей пресс-форм и штампов.

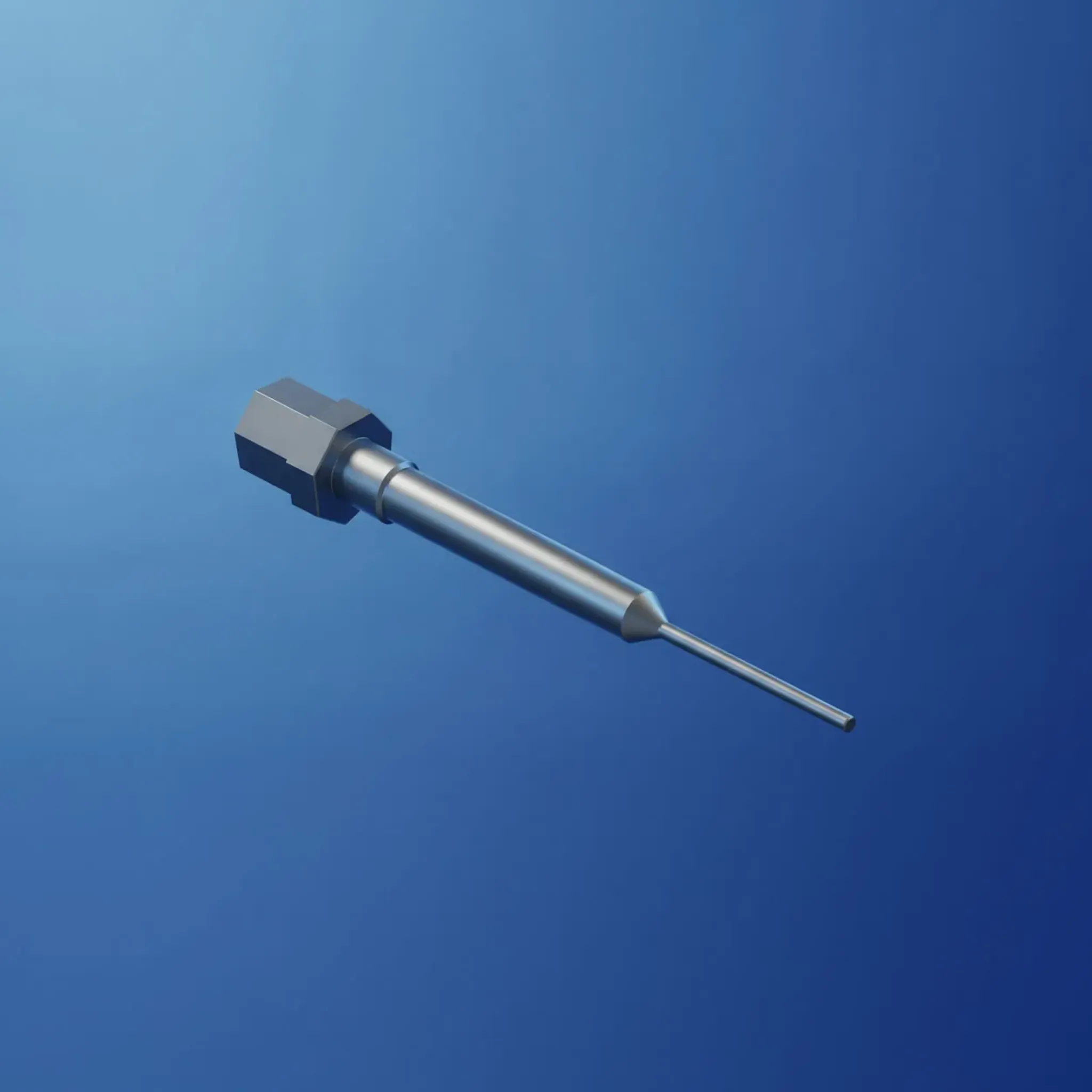

Изготовление металлических деталей с точностью до ±0.01 мм: токарная и фрезерная обработка, сверление, расточка, зубонарезные работы. 5-осевая фрезеровка, термическая закалка, нарезка резьбы. Производство под заказ — быстро и точно!
